로봇라인
로봇라인 | ROBOT LINE

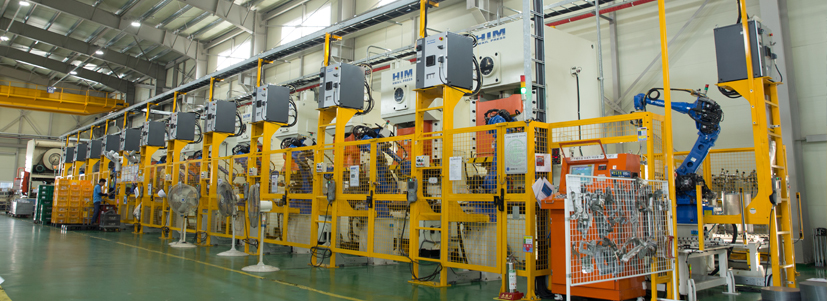

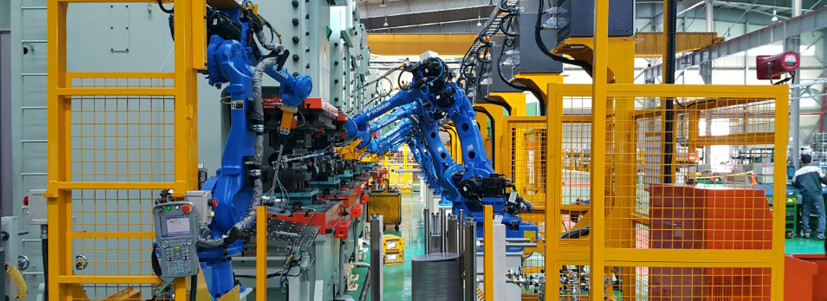

6축 다관절 로봇을 이용 프레스간 공정을 사람이 아닌 로봇이 작업을 수행하는 장비입니다.

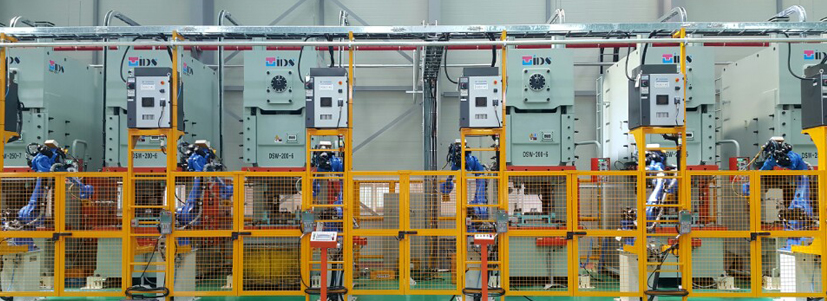

로봇의 작동범위 내에는 안전 팬스를 설치하여 작업자를 보호 및 안전사고를 예방합니다.
특징
제원

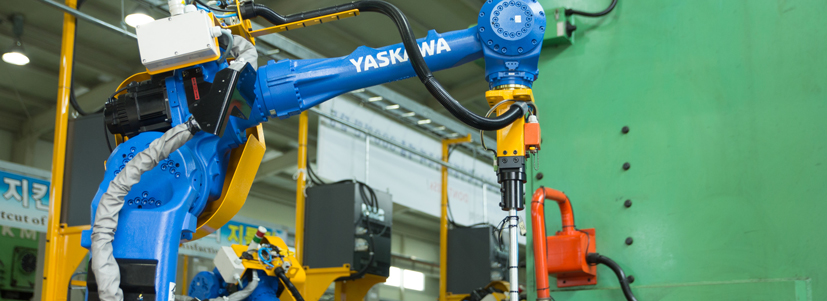

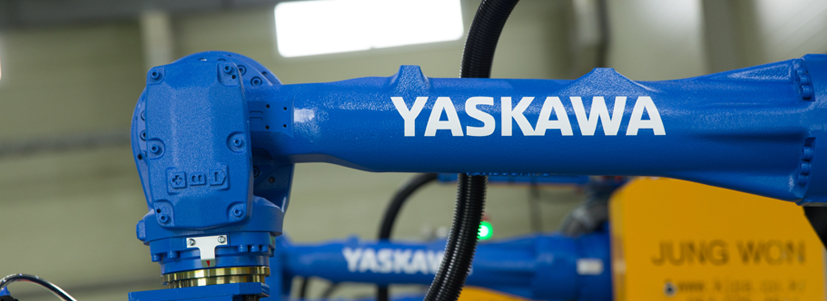

| 사용로봇 | 야스카와 MH50 Ⅱ | ||||||
| 로봇제원 | 회전 반경 | 본체 질량 | 컨트롤러 규격 | 전원용량 | 가반질량 | 전원사양 | 반복정도 |
| R2061mm | 550kg | DX200 | 4.0kVA | 50kg | 삼상AC200V / 220V | ±0.07mm | |
| 로봇간 통신방식 | CC링크통신 | ||||||
| 컨트롤방식 | 중앙집중식 CONTROL(P.L.C) | ||||||
| 안전팬스높이 | 2000mm | ||||||
| 로봇간 거리 | 2500mm | ||||||
모니터링 시스템
1.FLOW SENSOR
2.PHOTO SENSOR
감지
PLC 프로그램
OP PANEL 확인
사무일 PC 에서
실시간 생산 상황 파악
모니터링 시스템기능
소재 공급장치 및 정렬장치 | 디스테카
전단된 소재(철판)을 일정한 높이로 적재하여 철판분리기(MAGNET)를 이용 1장씩 분리하여 정확한 위치에 이송 정렬하는 장비입니다.
특징
제원
| 적재 소재 SIZE | 1000 × 600mm |
| 제품 두께감지 | 0.4 - 4.0t |
| 2매 감지 | 전자저울, 감지센스(SUNX) |
| 제품 적재중량 | 2000kg |
