공장자동화 시스템 전문기업 중원이노베이션

주요사업분야

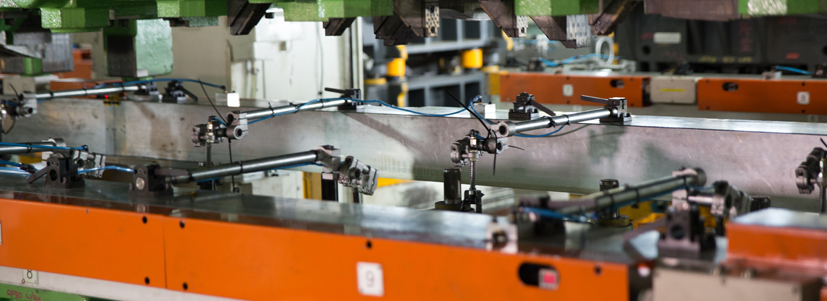

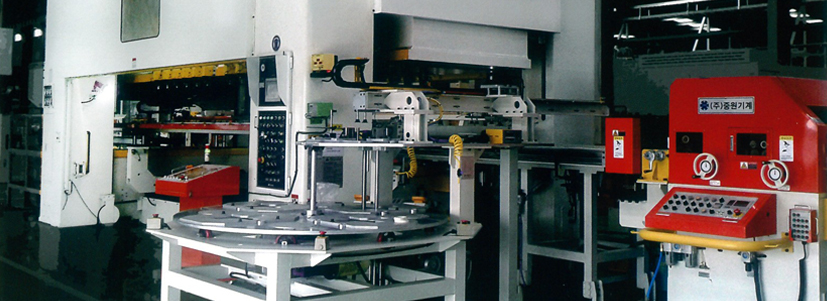

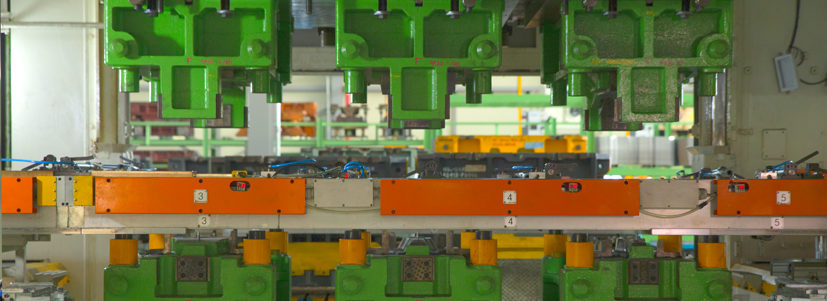

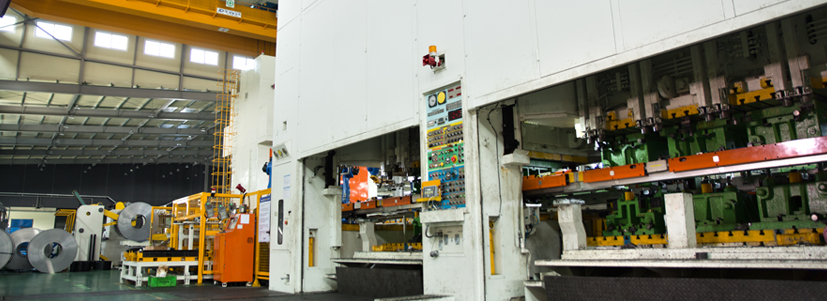

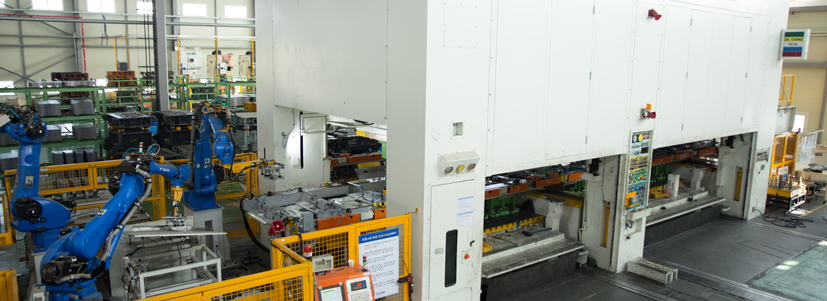

3D트랜스퍼 로봇시스템

3D트랜스퍼 로봇시스템

3D트랜스퍼 로봇시스템| 3D TRANSFER ROBOT SYSTEM

3D TRANSFER ROBOT SYSTEM

특징

- 5축 Servo System에 의한 자유로운 Stroke 조절
- 선택 스위치에 의한 2차원, 3차원 변환 용이
- 다양한 3차원 Diagram 설정 가능
- 자유로운 속도조절, 간편한 조작

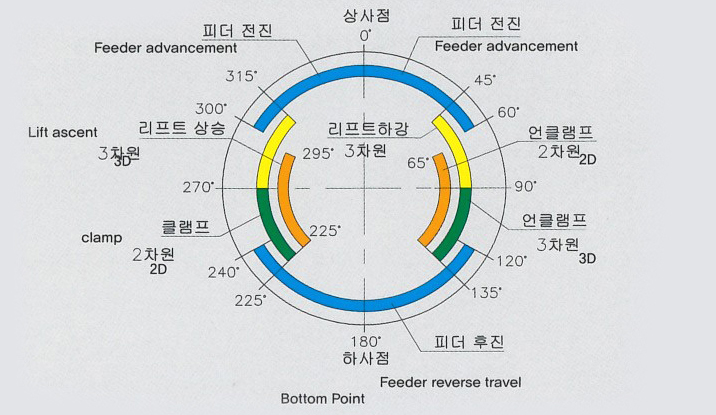

타이밍 작동선도

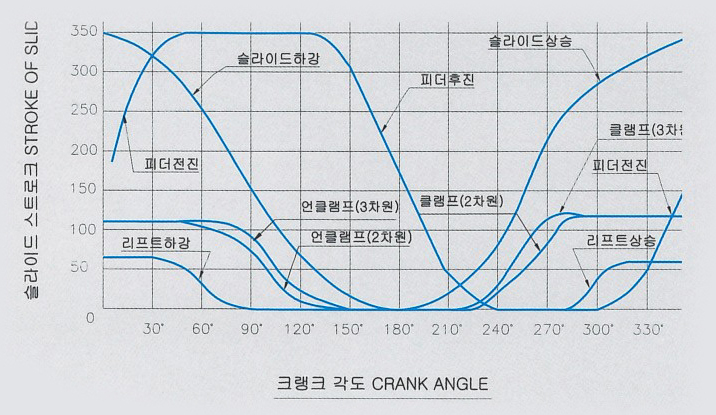

3차선 작동선도

모니터링 시스템

1.FLOW SENSOR
2.PHOTO SENSOR
감지

PLC 프로그램

OP PANEL 확인

사무일 PC 에서
실시간 생산 상황 파악

모니터링 시스템기능

1. 하루 생산량 체크 기능
2. 하루 생산 리터 (L) : 적산 기능
3. 하루 생산량에 대한 매출 정보 기록 및 시간 (생산량 * 단가 = 매출 /일)
4. 불량률 체크 기능
5. MONITOR MIRRORING SYSTEM 기능으로 PC 연동 가능
(사무실 PC 및 작업장 이외의 장소에서 CHECK 가능)

소재 공급장치 및 정렬장치 | 디스테카

전단된 소재(철판)을 일정한 높이로 적재하여 철판분리기(MAGNET)를 이용 1장씩 분리하여 정확한 위치에 이송 정렬하는 장비입니다.

특징

- 전자저울 및 감지센스를 이용 전단된 소재 1장을 감지
- 전단된 소재를 볼트렌스 이용 일정한 위치에 정렬

제원

적재 소재 SIZE	1000 × 600mm
제품 두께감지	0.4 - 4.0t
2매 감지	전자저울, 감지센스(SUNX)
제품 적재중량	2000kg
